台湾亿川autostrong中实回转油压缸MS-C

品牌：

台湾亿川

动力：

回转油缸

爪数：

型号：

MS105C/MS125C/MS125C35/MS150C/MS200C

产品介绍
图纸下载

台湾亿川型号:MS105C/MS125C/MS125C35/MS150C/MS200C

台湾亿川autostrong中实回转油压缸MS-C

單位 : mm

型式規格	活塞面積 (cm²) 推側 / 拉側	最大拉桿出力 KN(kgf) 推側 / 拉側	活塞行程 (mm)	最大使用油壓力 (kgf / cm²)	最高轉速 (r.p.m.)	慣性矩 I (kg‧m² )	重量 (kg)	總流量 L/min
MS105C	84 / 79	29 (2957)	20	4.0(40.8)	6000	0.0125	7.6	0.8
MS125C	120 / 113	42 (4283)	25	4.0(40.8)	6000	0.022	10.5	0.8
MS125C35	120 / 113	42 (4283)	35	4.0(40.8)	6000	0.022	10.5	0.8
MS150C	174 / 160	60 (6118)	30	4.0(40.8)	5500	0.047	14	0.8
MS200C	312 / 290	108 (11013)	35	4.0(40.8)	5500	0.097	22.5	0.8

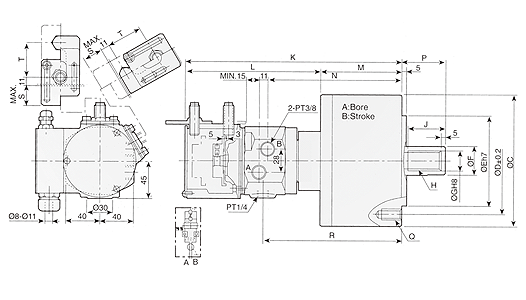

型式尺寸	A	B	C	D	E	F	G	H	j	K	L	M	N	P max.	P min.	Q	R	S	T
MS105C	105	20	135	100	80	30	21	M20xP2.5	35	257	168	89	152	45	25	6-M10x20	158	23	46
MS125C	125	25	160	130	110	35	25	M24xP3.0	44	265	168	97	160	51	26	6-M12x24	166	23	46
MS125C35	125	30	160	130	110	35	25	M24xP3.0	44	269	168	101	164	57	22	6-M12x24	170	23	46
MS150C	150	30	190	130	110	45	31	M30xP3.5	45	274	168	106	169	56	26	12-M12x24	175	23	46
MS200C	200	35	245	145	120	55	37	M36xP4.0	60	288	168	122	183	69	34	12-M16x30	189	28	46
