台湾亿川autostrong大型中实油压卡盘V(40＂-79＂)

品牌：

台湾亿川

动力：

油压卡盘

爪数：

三爪卡盘

型号：

40"V-240-VIT-240/50"V-250-VIT-250/63"V-263-VIT-263-VE-263/79"VE-279

产品介绍
图纸下载

台湾亿川三爪卡盘型号:40"V-240-VIT-240/50"V-250-VIT-250/63"V-263-VIT-263-VE-263/79"VE-279

台湾亿川autostrong大型中实油压卡盘V(40＂-79＂)

單位 : mm

型式規格	爪數	柱塞行程 (mm)	半徑爪行程 +(單動調整) (mm)	最大容許拉力 (kgf)	最大夾持力 (kgf)	最大使用油壓力 (kgf / cm²)	最高轉速 (r.p.m.)	重量 (kg)	慣性矩 I (kg‧m² )	適合油壓缸	適合硬爪	適合生爪	外徑挾持範圍 (mm)
40"V-240	3	57	23 + (30)	180	320	42.8	630	645	82	MS250C	HJ40-1	HC40-1	Ø285-Ø1005
VIT-240	4	57	23 + (30)	180	320	42.8	550	700	89	MS250C	HJ40-1	HC40-1	Ø285-Ø1005
50"V-250	3	57	23 + (30)	180	320	42.8	500	890	168	MS250C	HJ40-1	HC40-1	Ø270-Ø1250
VIT-250	4						400	94	177
VE-250	6						360	971	183
63"V-263	3	60	24 + (40)	200	360	46.9	400	1800	548	MS250C	HJ40-1	HC40-1	Ø390-Ø1600
VIT-263	4						300	1700	518	MS250C	HJ40-1	HC40-1	Ø390-Ø1600
VIT-263	6						280	1800	548
79"VE-279	6	60	24 + (40)	200	360	46.9	230	2850	1350	MS250C	HJ40-1	HC40-1	Ø440-Ø2000

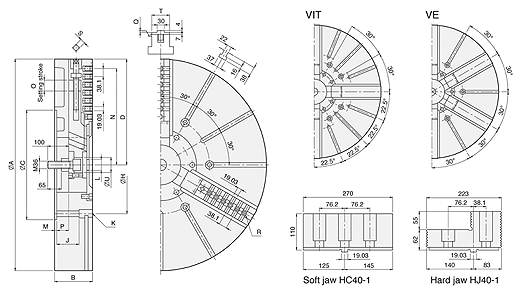

型式尺寸	A	B	C	D max.	H	J	K	L	M	N max.	O	P max.	P min.	Q	R	S	T	U
40"V-240	1005	180	520	502	463.6	108	M24	M52x1.5	8	457	30	59	2	4	7-M24	19	85	72
VIT-240
50"V-250	1250	180	520	623	463.6	108	M24	M52x1.5	8	563	30	59	2	4	10-M24	19	85	72
VIT-250
VE-250
63"V-263	1600	220	720	796	647.6	144	M30	M52x1.5	8	738	40	82	22	6	13-M24	22	110	72
VIT-263
VE-263
79"VE-279	2000	238	720	996	647.6	159	M30	M52x1.5	8	914	40	100	40	6	17-M24	22	110	72
