台湾亿川二爪及四爪中实油压卡盘VT&VIT

品牌：

台湾亿川

动力：

油压卡盘

爪数：

两爪卡盘

型号：

VT-206/VT-208/VT-210/

产品介绍
图纸下载

台湾亿川两爪卡盘型号:VT-206/VT-208/VT-210/

台湾亿川二爪及四爪中实油压卡盘VT&VIT

單位 : mm

型式規格	爪數	柱塞行程 (mm)	爪行程直徑 (mm)	最大容許拉力 (kn)	最大夾持力 (kn)	最大使用油壓力 (kgf / cm²)	最高轉速 (r.p.m.)	重量 (kg)	慣性矩 I (kg‧m²)	適合油壓缸	適合硬爪	適合生爪	外徑挾持範圍 (mm)
VT-206	2	20	9.2	1224	3569	17.3	5200	12	0.045	MS105C	HJ06	HC06	Ø18-Ø165
VT-208	2	21	9.7	1683	5098	16.3	4500	22	0.13	MS125C	HJ08	HC08	Ø26-Ø210
VT-210	2	25	8.8	1988	7342	19.4	4000	33.5	0.29	MS125C	HJ10	HC10	Ø26-Ø254
VT-212	2	30	10.5	2804	10605	18.4	3300	59	0.7	MS150C	HJ12-1	HC12-1	Ø26-Ø304
VIT-212	4	30	10.5	4181	15907	27.5	2800	63.4	0.74	MS150C	HJ12-1	HC12-1	Ø26-Ø304
VT-215	2	35	16	5557	16927	21.7	3000	100.6	1.7	MS200C	HJ15-1	HC15-1	Ø68-Ø381
VIT-218	4	35	16	8362	25391	32.6	2300	119	2.975	MS200C	HJ15-1	HC15-1	Ø130-Ø450

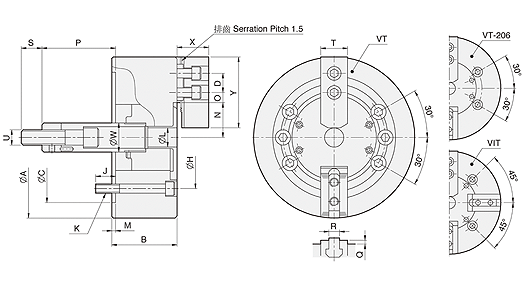

型式尺寸	A	B	C	D	H	J	K	L	M	N max.	O max.	O min.	P max.	P min.	Q	R	S	T	U max.	W	X	Y
VT-206	165	74	140	20	104.78	14	4-M10x70	21	5	38.7	14.75	7.25	104.6	84.6	4	12	36	31	M16x2.0	34	39	73
VT-208	210	85	170	25	133.35	20	6-M12x85	25	5	46.85	22.25	10.25	132	111	5	14	36	35	M20x2.5	38	41	95
VT-210	254	89	220	30	171.45	18	6-M16x85	34	5	51.1	30.75	11.25	158	133	5	16	36	40	M20x2.5	45	46	110
VT-212	304	106	220	30	171.45	24	6-M16x105	34	6	61	48.75	12.75	163	133	5	18	36	50	M20x2.5	50	54	130
VIT-212	304	106	220	30	171.45	23	4-M16x105	34	6	61	48.75	12.75	163	133	5	18	36	50	M20x2.5	50	54	130
VT-215	381	114	300	43	235	29	6-M20x115	–	6	77.5	50.25	23.25	104	69	2	25.5	55	50	M30x3.5	60	63	165
VIT-218	450	114	300	43	235	29	4-M20x115	–	6	108	50.25	23.25	90	57	2	25.5	55	50	M30x3.5	60	63	165
