台湾亿川autostrong强力型三爪连动直装卡盘KA

品牌：

台湾亿川

动力：

手动卡盘

爪数：

三爪卡盘

型号：

KD5-8/KD6-8/KD6-10/KD6-12/KD8-12

产品介绍
图纸下载

台湾亿川三爪卡盘型号:KD5-8/KD6-8/KD6-10/KD6-12/KD8-12

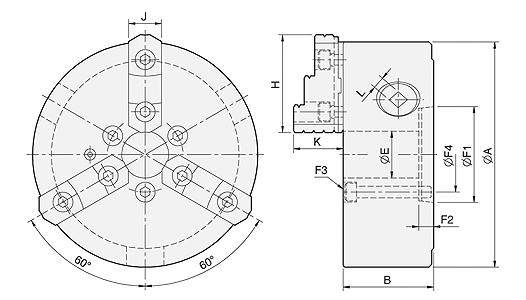

台湾亿川autostrong强力型三爪连动直装卡盘KA

單位 : mm

型式規格	主軸錐度	A	B	E	H	J	K	L	裝配尺寸	把手容許力矩 (kgf‧m)	挾持力 (kgf)	最高轉速 (r.p.m.)	重量 (kg)	慣性矩 I (kg‧m²)	挾持範圍
型式規格	主軸錐度	A	B	E	H	J	K	L	F1 / F2 / F3 / F4	把手容許力矩 (kgf‧m)	挾持力 (kgf)	最高轉速 (r.p.m.)	重量 (kg)	慣性矩 I (kg‧m²)	外徑範圍/內徑範圍
KD5-8"	A1-5	200	77.2	40	81.2	28	42.2	11	82.563 / 14.288 / 3-M10 / 61.9	11.0	2500	2000	18	0.07	Ø8-Ø180 / Ø62-Ø170
KD6-8"	A1-6	200	77.2	53	81.2	28	42.2	11	106.375 / 15.875 / 3-M12 / 82.6	11.0	2500	2000	18	0.07	Ø8-Ø180 / Ø62-Ø170
KD6-10"	A1-6	250	86	53	90.9	32	50.8	12	106.375 / 15.875 / 3-M12 / 82.6	19.0	4000	1800	29.5	0.2	Ø11-Ø220 / Ø70-Ø210
KD6-12"	A1-6	306	107.5	53	114.5	40	57.8	14	106.375 / 15.875 / 3-M12 / 82.6	21.0	4200	1800	47	0.5	Ø15-Ø300 / Ø90-Ø290
KD8-12"	A1-8	306	107.5	77	114.5	40	57.8	14	139.719 / 17.462 / 6-M16 / 111.1	21.0	4200	1800	47	0.5	Ø15-Ø300 / Ø90-Ø290
