台湾通福三爪卡盘型号:TF3B-5A4/TF3B-6A5/TF3B-8A5/TF3B-8A6/TF3B-10A6/TF3B-10A8/TF3B-12A6/TF3B-12A8/TF3B-15A8/TF3B-15A11/TF3B-18A11/TF3B-21A11/TF3B-21A15/TF3B-24A11/TF3B-24A15
产品规格

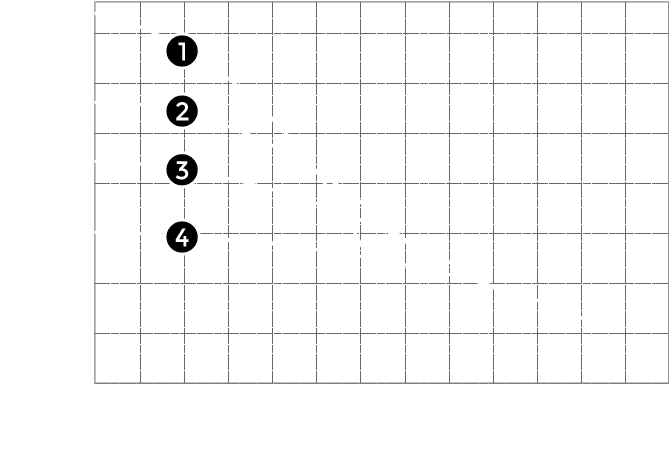

把握力性能曲线
-
TF3B-12A8 , TF3B-12A6
-
TF3B-10A8 , TF3B-10A6
-
TF3B-8A6
-
TF3B-6A5
|
规格\型式 |
TF3B-5A4 |
TF3B-6A5 |
TF3B-8A5 |
TF3B-8A6 |
TF3B-10A6 |
TF3B-10A8 |
TF3B-12A8 |
TF3B-15A8 |
TF3B-15A11 |
TF3B-18A11 |
TF3B-21A11 |
TF3B-21A15 |
TF3B-24A11 |
TF3B-24A15 |
|
通孔径 (mm) |
33 |
45 |
52 |
52 |
75 |
75 |
91 |
117.5 |
117.5 |
117.5 |
170 |
170 |
170 |
170 |
|
柱塞行程 (mm) |
10 |
12 |
16 |
16 |
19 |
19 |
23 |
23 |
23 |
23 |
28 |
28 |
28 |
28 |
|
爪行程 (直径)(mm) |
5.4 |
5.5 |
7.4 |
7.4 |
8.8 |
8.8 |
10.6 |
10.6 |
10.6 |
10.6 |
13 |
13 |
13 |
13 |
|
最大拉杆推力 (kgf) |
1700 |
2200 |
3400 |
3400 |
4300 |
4300 |
5500 |
7240 |
7240 |
7240 |
9177 |
9177 |
9177 |
9177 |
|
最大夹持力/油压压力 (kgf) / (kgf/cm²) |
3600 / 29.6 |
5700 / 28.5 |
8800 / 26.5 |
8800 / 26.5 |
11000 / 27.5 |
11000 / 27.5 |
14300 / 27.5 |
18355 / 23.5 |
18355 / 23.5 |
18355 / 23.5 |
23861 / 30.5 |
23861 / 30.5 |
23861 / 30.5 |
23861 / 30.5 |
|
最大速度 (r.p.m.) |
7000 |
6000 |
4900 |
4900 |
4200 |
4200 |
3300 |
2500 |
2500 |
2000 |
1700 |
1700 |
1400 |
1400 |
|
重量 (kg) |
6.9 |
14.2 |
25.8 |
24.05 |
40.9 |
37.4 |
59.5 |
134 |
127 |
171 |
238 |
235 |
296 |
293 |
|
搭配油压缸 |
RC5 |
RC6 |
RC8 |
RC8 |
RC10 |
RC10 |
RC12 |
RC15 |
RC15 |
RC15 |
RC15 |
RC15 |
RC15 |
RC15 |
|
适合生爪 |
HC05 |
HC06 |
HC08 |
HC08 |
HC10 |
HC10 |
HC12 |
HC15 |
HC15 |
HC15 |
HC21 |
HC21 |
HC21 |
HC21 |
|
适合硬爪 |
HJ05 |
HJ06 |
HJ08 |
HJ08 |
HJ10 |
HJ10 |
HJ12 |
HJ15 |
HJ15 |
HJ15 |
HJ21 |
HJ21 |
HC21 |
HC21 |
|
规格\型式 |
TF3B-5A4 |
TF3B-6A5 |
TF3B-8A5 |
TF3B-8A6 |
TF3B-10A6 |
TF3B-10A8 |
TF3B-12A6 |
TF3B-12A8 |
TF3B-15A8 |
TF3B-15A11 |
TF3B-18A11 |
TF3B-21A11 |
TF3B-21A15 |
TF3B-24A11 |
TF3B-24A15 |
|
A |
135 |
169 |
210 |
210 |
254 |
254 |
304 |
304 |
381 |
381 |
450 |
530 |
530 |
610 |
610 |
|
B |
71 |
91 |
109 |
103 |
120 |
113 |
129 |
122 |
160 |
149 |
149 |
183 |
169 |
183 |
169 |
|
G (H6) |
96 |
116 |
133.35 |
150 |
171.45 |
190 |
190 |
190 |
235 |
260 |
260 |
330.2 |
330.2 |
330.2 |
330.2 |
|
D |
14 |
20 |
25 |
25 |
30 |
30 |
30 |
30 |
43 |
43 |
43 |
60 |
60 |
60 |
60 |
|
E |
15 |
15 |
22 |
17 |
25 |
18 |
25 |
18 |
33 |
22 |
22 |
41 |
27 |
41 |
27 |
|
F |
63.513 |
82.563 |
82.563 |
106.375 |
106.375 |
139.719 |
106.375 |
139.719 |
139.719 |
196.869 |
196.869 |
196.869 |
285.75 |
196.869 |
285.75 |
|
C (H6) |
110 |
140 |
170 |
170 |
220 |
220 |
220 |
220 |
300 |
300 |
300 |
380 |
380 |
380 |
380 |
|
H |
82.55 |
104.78 |
104.78 |
133.35 |
133.35 |
171.45 |
133.35 |
171.45 |
171.45 |
235 |
235 |
330.2 |
330.2 |
330.2 |
330.2 |
|
J |
15.5 |
16 |
13 |
19 |
18 |
24 |
25 |
25 |
24 |
28 |
28 |
30 |
30 |
30 |
30 |
|
K |
3xM10 |
6xM10 |
6xM12 |
6xM12 |
6xM16 |
6xM16 |
6xM16 |
6xM16 |
6xM20 |
6xM20 |
6xM20 |
6xM24 |
6xM24 |
6xM24 |
6xM24 |
|
L |
33 |
45 |
52 |
52 |
75 |
75 |
91 |
91 |
117.5 |
117.5 |
117.5 |
170 |
170 |
170 |
170 |
|
M |
4 |
5 |
5 |
5 |
5 |
5 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
P (Max) |
16 |
26 |
37.5 |
31.5 |
33.5 |
26.5 |
33 |
26 |
40 |
34 |
33 |
57 |
43 |
57 |
43 |
|
P (Min) |
6 |
14 |
21.5 |
15.5 |
14.5 |
7.5 |
10 |
3 |
17 |
11 |
10 |
29 |
15 |
29 |
15 |
|
R |
10 |
12 |
14 |
14 |
16 |
16 |
21 |
21 |
24 |
24 |
24 |
25 |
25 |
25 |
25 |
|
S |
20 |
19 |
20.5 |
20.5 |
25 |
25 |
28 |
28 |
39 |
39 |
39 |
40 |
40 |
40 |
40 |
|
T |
23 |
32 |
37 |
37 |
42 |
42 |
52 |
52 |
62 |
62 |
62 |
65 |
65 |
65 |
65 |
|
U (Max) |
M40x1.5 |
M55x2.0 |
M60x2.0 |
M60x2.0 |
M85x2.0 |
M85x2.0 |
M100x2.0 |
M100x2.0 |
M130x2.0 |
M130x2.0 |
M130x2.0 |
M180x3.0 |
M180x3.0 |
M180x3.0 |
M180x3.0 |
|
V |
3xM6 |
3xM6 |
6xM10 |
3xM6 |
6xM12 |
6xM8 |
6xM12 |
6xM8 |
6xM16 |
3xM10 |
3xM10 |
6xM12 |
6xM12 |
6xM12 |
6xM12 |
|
W |
45 |
60 |
66 |
66 |
94 |
94 |
108 |
108 |
139 |
139 |
139 |
207 |
207 |
207 |
207 |
|
X |
12 |
16 |
16 |
16 |
16 |
16 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
|
Y |
30 |
36 |
45 |
45 |
60 |
60 |
60 |
60 |
80 |
80 |
80 |
100 |
100 |
100 |
100 |
|
A1 |
52 |
65 |
80 |
80 |
102 |
102 |
102 |
102 |
150 |
150 |
150 |
200 |
200 |
200 |
200 |
|
M1 |
M6 |
M8 |
M8 |
M8 |
M10 |
M10 |
M10 |
M10 |
M12 |
M12 |
M12 |
M12 |
M12 |
M12 |
M12 |
|
t |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
|
参考图 |
Fig1 |
Fig1 |
Fig2 |
Fig1 |
Fig2 |
Fig1 |
Fig2 |
Fig1 |
Fig2 |
Fig1 |
Fig1 |
Fig2 |
Fig1 |
Fig2 |
Fig1 |
