台湾千岛chandox强力型三爪夹头SK

品牌：

台湾千岛

动力：

手动卡盘

爪数：

三爪卡盘

型号：

SK-04/SK-05/SK-06/SK-07/SK-08/SK-09/SK-10/SK-12/SK-14/SK-16/SK-20/SK-25/SKB-25

产品介绍
图纸下载

台湾千岛三爪卡盘型号:SK-04/SK-05/SK-06/SK-07/SK-08/SK-09/SK-10/SK-12/SK-14/SK-16/SK-20/SK-25/SKB-25

規格表

單位 / mm

型式 / 規格	A	B	C	D	E	F	G	H	J	K	L	最高迴轉數 r.p.m.(min-1)	把握範圍		淨重 (kg)
型式 / 規格	A	B	C	D	E	F	G	H	J	K	L	最高迴轉數 r.p.m.(min-1)	外徑把握	內徑把握	淨重 (kg)
SK-04	112	58	80	95	24	4.5	3-M8x1.25P	47	19	31.5	8	2500	Ø3-Ø100	Ø35-Ø93	3.45
SK-05	132	60	100	115	32	4.5	3-M8x1.25P	57	24	36	8	2500	Ø3-Ø123	Ø43-Ø122	5.0
SK-06	167	66	130	147	45	5	3-M10×1.5P	68	26	39	10	2000	Ø8-Ø160	Ø55-Ø150	8.6
SK-07	193	76	155	172	58	5	3-M10×1.5P	82	28	43	11	2000	Ø8-Ø180	Ø62-Ø170	12.8
SK-08	203	76	160	176	58	5	3-M10×1.5P	82	28	43	11	2000	Ø8-Ø180	Ø62-Ø170	14.1
SK-09	233	84	190	210	70	5.5	3-M12×1.75P	93	32	50	12	2000	Ø11-Ø220	Ø70-Ø210	20.4
SK-10	273	86	230	250	89	5.5	3-M12×1.75P	102	35	54.5	12	1800	Ø12-Ø260	Ø80-Ø250	26.7
SK-12	310	96	260	285	105	7	3-M12×1.75P	118	40	56	14	1800	Ø15-Ø300	Ø90-Ø290	39.3
SK-14	355	122	300	328	127	7	6-M12×1.75P	139	45	70.5	15	1500	Ø25-Ø350	Ø110-Ø320	60.7
SK-16	405	122	345	375	160	8	6-M14×2P	150	50	75	15	1500	Ø30-Ø400	Ø110-Ø380	82.3
SK-20	500	140	420	458	205	5.5	6-M16×2P	140	55	84	19	1000	Ø25-Ø480	Ø125-Ø460	145.5
SK-25	630	140	545	586	275	6.5	6-M16×2P	140	70	92	19	850	Ø80-Ø630	Ø198-Ø601	221.3
SKB-25	630	140	545	586	320	6.5	6-M16×2P	140	70	92	19	850	Ø160-Ø630	Ø274-Ø646	208.5

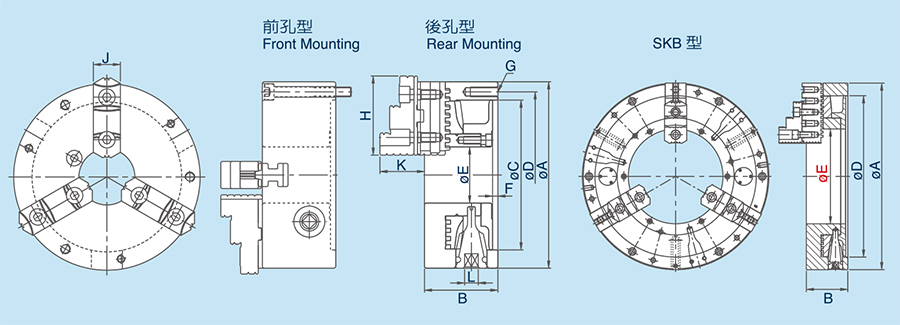

尺寸圖
