台湾千岛chandox连动型四爪夹头PS

品牌：

台湾千岛

动力：

手动卡盘

爪数：

四爪卡盘

型号：

PS-07/PS-09/PS-12/PS-16

产品介绍
图纸下载

台湾千岛四爪卡盘型号:PS-07/PS-09/PS-12/PS-16

規格表

單位 / mm

型式 / 規格	A	B	C	D	E	F	G	H	J	K	L	最高迴轉數 r.p.m.(min-1)	把握範圍		淨重 (kg)
型式 / 規格	A	B	C	D	E	F	G	H	J	K	L	最高迴轉數 r.p.m.(min-1)	外徑把握	內徑把握	淨重 (kg)
PS-07	193	76	155	172	58	5	3-M10×1.5P	75	22	28	11	2000	Ø4-Ø180	Ø56-Ø170	12.1
PS-09	233	84	190	210	70	5.5	3-M12×1.75P	85	24	34.5	12	2000	Ø5-Ø220	Ø62-Ø210	19.4
PS-12	310	96	260	285	105	7	3-M12×1.75P	110	30	45	14	1800	Ø10-Ø300	Ø86-Ø290	38.1
PS-16	405	122	345	375	160	8	6-M14×2P	146	40	56	15	1500	Ø14-Ø400	Ø100-Ø380	82.4

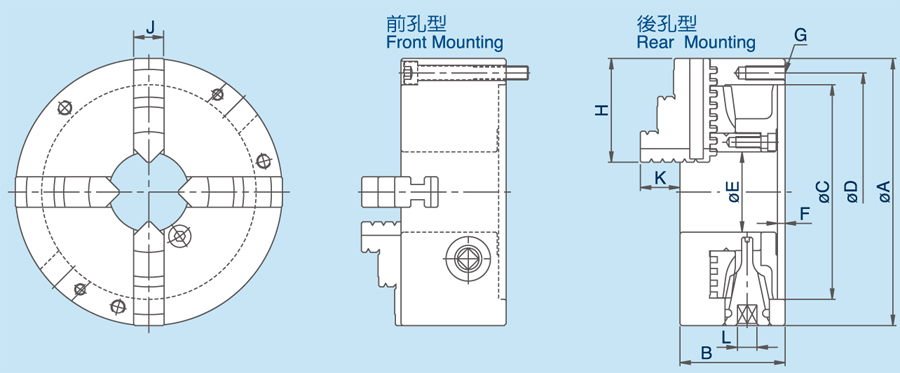

尺寸图

台湾千岛chandox连动型四爪夹头PS
