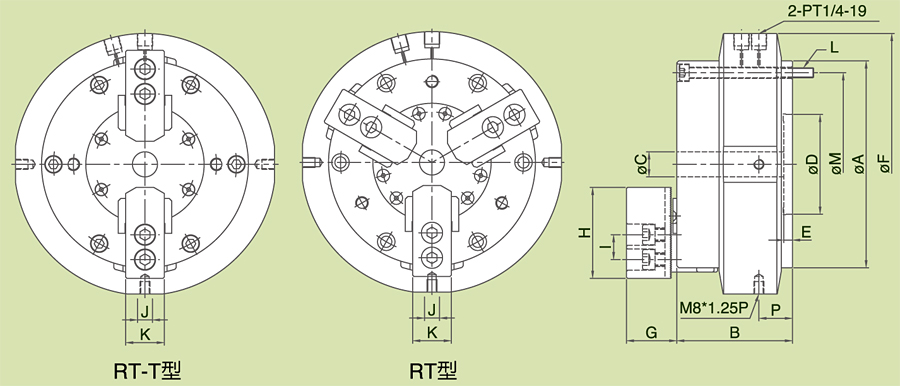

| 型式 / 規格 | A | B | C | D | E | F | G | H | I | J | K | L |
| RT-05 | 140 | 85 | 16 | 60 | 6 | 182 | 33.6 | 62 | 14 | 10 | 25 | 6-M8×1.25P |
| RT-06 | 170 | 93 | 20 | 80 | 7 | 215 | 40.4 | 73 | 20 | 12 | 31 | 6-M8×1.25P |
| RT-08 | 215 | 112 | 30 | 110 | 8 | 255 | 42.4 | 95 | 25 | 14 | 35 | 6-M10×1.5P |
| 型式 / 規格 | M | Nmax. | Nmin. | O max. | O min. | P | Q | R |
通孔直徑 (mm) |
活塞面積 (cm2) |
柱塞行程 (mm) |
爪行程(直徑) mm |
| RT-05 | PCDØ118 | 26.93 | 24.62 | 20.05 | 6.55 | 26 | - |
3-M8×1.25P (PCDØ92) |
16 | 74 | 10 | 4.6 |
| RT-06 | PCDØ147 | 36.46 | 33.69 | 21.55 | 15.55 | 26 | - |
3-M10×1.5P (PCDØ130) |
20 | 120 | 13 | 5.5 |
| RT-08 | PCDØ185 | 44.92 | 41.52 | 29.55 | 17.55 | 27 |
3-M10×1.5P (PCDØ186) |
3-M10×1.5P (PCDØ146) |
30 | 190 | 16 | 6.8 |
| 型式 / 規格 |
最高迴轉速 r.p.m (min-1) |
最高使用壓力 kgf/cm2 (Mpa) |
氣壓夾持力 7kgf/cm2 (0.7Mpa) kgf (KN) |
夾持範圍 |
| RT-05 | 51 | 7 (0.7) | 1340 (13.1) | Ø4-Ø140 |
| RT-06 | 41 | 7 (0.7) | 2330 (22.8) | Ø25-Ø170 |
| RT-08 | 33 | 7 (0.7) | 3730 (36.5) | Ø33-Ø215 |
