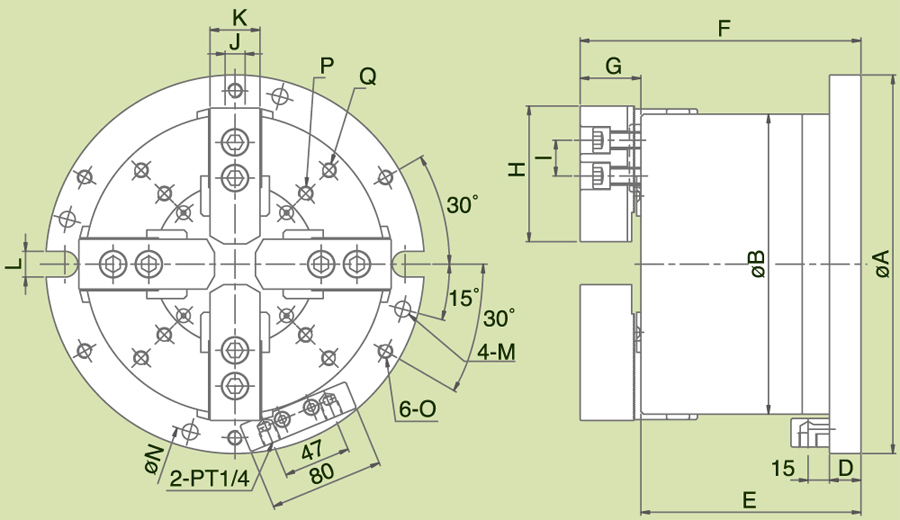

| 型式 / 規格 | A | B | D | E | F | G | H | I | J | K | L | M | N |
| MA-06 | 224 | 175 | 20 | 130 | 170 | 40 | 73 | 20 | 12 | 31 | 18 | Ø11 | Ø202 |
| MA-08 | 265 | 210 | 22 | 154 | 196 | 42 | 95 | 25 | 14 | 35 | 18 | Ø11 | Ø243 |
| MA-10 | 315 | 250 | 25 | 176 | 222 | 46 | 110 | 30 | 16 | 40 | 18 | Ø13 | Ø285 |
| 型式 / 規格 | O | P | Q | A 活塞面積 (cm2) | |
| 推力側 | 拉力側 | ||||
| MA-06 | M10×1.5P ( PCDØ202) | 4- M8×1.25P ( PCDØ124) | 4- M8×1.25P ( PCD Ø156) | 127 | 108 |
| MA-08 | M10×1.5P ( PCDØ243) | 4- M10×1.5P ( PCDØ140) | 4- M10×1.5P ( PCD Ø186) | 184 | 157 |
| MA-10 | M12×1.75P ( PCDØ285) | 4- M10×1.5P ( PCDØ176) | 4- M10×1.5P ( PCD Ø224) | 270 | 239 |
| 型式 / 規格 | B 活塞面積 (cm2) |
柱塞行程 (mm) |
爪行程 (直徑) mm |
空壓夾持力 7kgf/cm2(0.7Mpa) |
淨重 (kg) | 夾持範圍 | ||
| 推力側 | 拉力側 | kgf | (KN) | |||||
| MA-06 | 122 | 117 | 12 | 5.5 | 4500 | (44) | 24.8 | Ø25~Ø175 |
| MA-08 | 176 | 169 | 16 | 7.4 | 6400 | (63) | 41.3 | Ø30~Ø210 |
| MA-10 | 254 | 241 | 19 | 8.8 | 9500 | (93) | 65.6 | Ø35~Ø250 |
