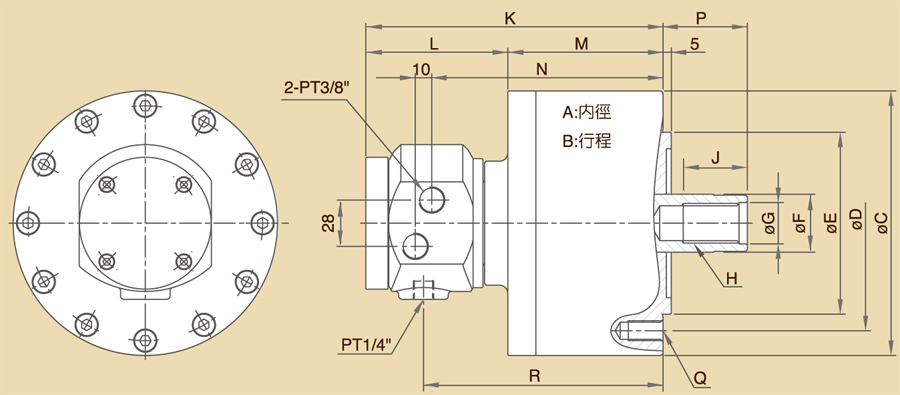

| 型式 / 規格 | A | B | C | D |
E (h7) |
F |
G (H8) |
H | J | K | L |
| L1020R | 105 | 20 | 135 | 100 | 80 | 30 | 21 | M20×2.5P | 35 | 172 | 86 |
| L1225R | 125 | 25 | 160 | 130 | 110 | 35 | 25 | M24×3P | 45 | 180 | 86 |
| L1530R | 150 | 30 | 190 | 130 | 110 | 45 | 31 | M30×3.5P | 45 | 189 | 84 |
| L2035R | 200 | 35 | 245 | 145 | 120 | 55 | 37 | M36×4P | 60 | 206.5 | 83 |
| 型式 / 規格 | M | N |
P max. |
P min |
Q | R |
活塞行程 (mm) |
最高迴轉速 r.p.m(min-1) |
慣性矩 (kgf-m2) |
| L1020R | 86 | 132 | 45 | 25 | 6-M10 x 1.5P | 137 | 20 | 6000 | 0.013 |
| L1225R | 94 | 140 | 51 | 26 | 6-M12 x 1.75P | 145 | 25 | 6000 | 0.023 |
| L1530R | 105 | 149 | 56 | 26 | 12-M12 x 1.75P | 154 | 30 | 5500 | 0.048 |
| L2035R | 123.5 | 166.5 | 69 | 34 | 12-M16 x 2P | 171.5 | 35 | 5500 | 0.098 |
| 型式 / 規格 |
流量 (l/min) |
最大設定壓力 kgf/cm2 (Mpa) |
活塞面積 (cm2) |
最大推(拉)力 |
淨重 (kg) |
||
| 推力側 | 拉力側 |
推力 kgf(KN0 |
拉力 (kgf)KN |
||||
| L1020R | 0.8 | 40 (3.9) | 86 | 79 | 3100 (30.4) | 2900 (28.4) | 6.6 |
| L1225R | 0.8 | 40 (3.9) | 122 | 113 | 4500 (44.1) | 4100 (40.2) | 8.8 |
| L1530R | 0.8 | 40 (3.9) | 176 | 160 | 6300 (61.8) | 6000 (58.8) | 12.8 |
| L2035R | 0.8 | 40 (3.9) | 314 | 290 | 11300 (110.8) | 10400 (102.0) | 22.5 |
流量測試標準-壓力: 30kgf/cm2(2.94Mpa) 油溫50°C
