台湾千岛chandox大孔径超薄中空油压回转缸P-S

品牌：

台湾千岛

动力：

回转油缸

爪数：

型号：

P1452S/P1666S/P1881S/P2110S

产品介绍
图纸下载

台湾千岛型号:P1452S/P1666S/P1881S/P2110S

規格表

單位 / mm

型式 / 規格	A1	B1	C	C1	D	D1	E (h7)	E1	F	F1	F2	G	G1	H	H1
P1452S	9	109.2	180	30	165	165	140	M6×1P	85	6-M10×1.5P	6-M8×1.25P	70	113.9	M60×2P	120
P1666S	9	120.7	209	35	190	190	168	M6×1P	95	12-M12×1.75P	6-M10×1.5P	85	125.4	M75×2P	145
P1881S	10.7	133.7	222	35	205	205	168	M6×1P	110	12-M12×1.75P	6-M10×1.5P	100	139.2	M90×2P	166
P2110S	12	152.2	266	35	240	240	200	M6x1P	135	12-M12x1.75P	6-M12×1.75P	125	158.5	M115×2P	201

型式 / 規格	J	J1	K	K1	L1	M1	N	N1	P	P1	Q	Q1	R1	S	S1	T	T1	U
P1452S	52	83	40	46	15	55	73	85	96	4	102	M6 x 1P	10.5	137	PT 1/2	130	4	155.7
P1666S	66	99	40	46	15	70	88	100	111	4	117	M6 x 1P	10.5	161	PT 1/2	150	5	170.2
P1881S	81	107.5	40	46	15	85	103	113	126	4	132	M6 x 1P	10.5	176	PT 1/2	175	5	189.2
P2110S	106	125	40	46	15	110	133	145	160	4	166	M6x1P	10.5	210	PT 1/2	200	5	216.7

型式 / 規格	U1	V max	V min	W max	W1	W min	X1	Z	活塞行程 (mm)	最高迴轉數 r.p.m.(min -1)	活塞直徑 (mm)
P1452S	201	17	-3	48.2	M58x1.5P	28.2	55.8	5	20	6500	145
P1666S	229	19	-3	50.2	M74x1.5P	28.2	71.8	5	22	5600	165
P1881S	240	21.1	-3.9	53.2	M89x2P	28.2	85.8	5	25	4800	180
P2110S	284	19	-11	58.2	M118x2P	28.2	114.8	8	30	3500	210

型式 / 規格	慣性矩 (kg.m 2 )	流量 (l/min)	最高使用壓力 Kgf/cm2 (Mpa)	活塞面積 (cm 2 )		最大推(拉)力		淨重 (kg)
型式 / 規格	慣性矩 (kg.m 2 )	流量 (l/min)	最高使用壓力 Kgf/cm2 (Mpa)	推力側	拉力側	推力 Kgf (KN)	拉力 Kgf (KN)	淨重 (kg)
P1452S	0.035	3.9	40(3.9)	137	126	4860(47.6)	4464(43.7)	12.3
P1666S	0.07	4	40(3.9)	170	157	6048(59.3)	5580(54.7)	17.4
P1881S	0.09	4.3	40(3.9)	191	175	6804(66.7)	6264(61.4)	21.9
P2110S	0.20	6.0	35(3.4)	232	223.5	6900(67.6)	6650(65.2)	35.8

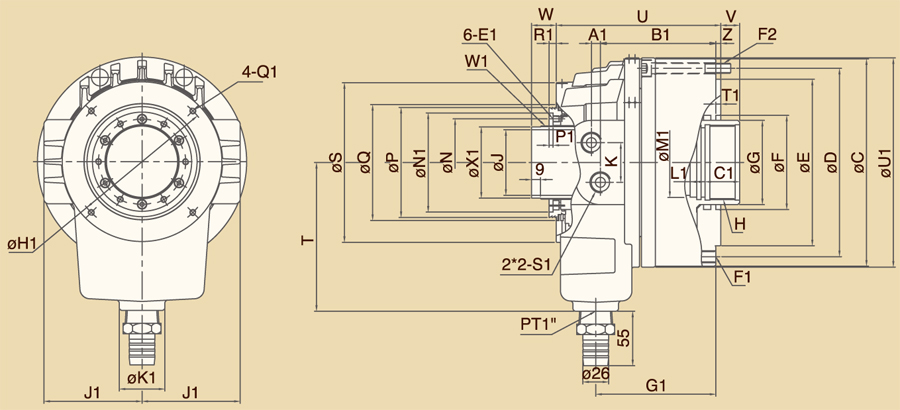

尺寸圖

台湾千岛chandox大孔径超薄中空油压回转缸P-S
