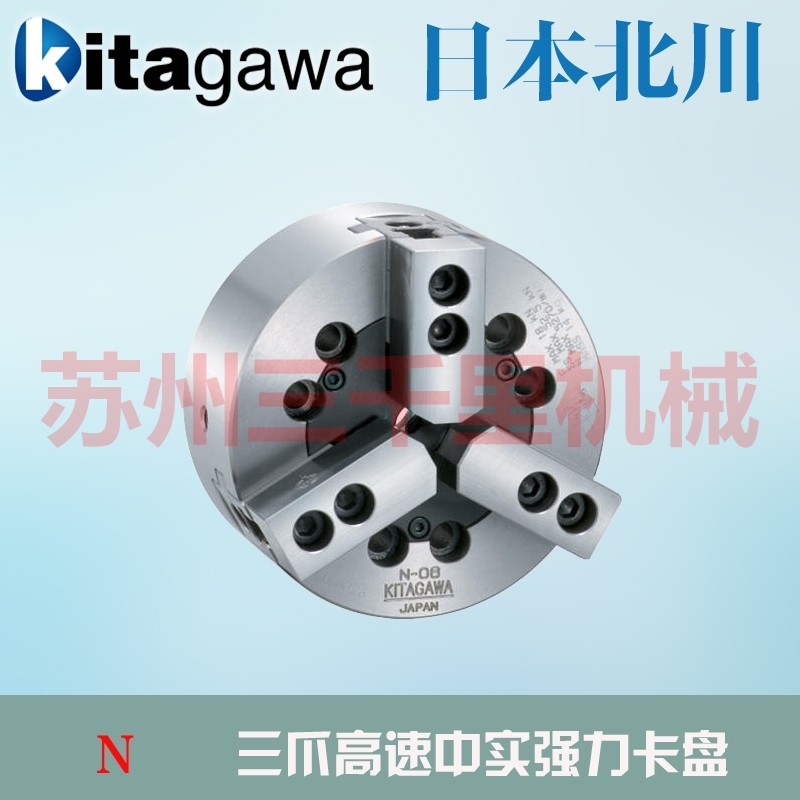

日本北川kitagawa三爪高速中实强力卡盘N系列

品牌：

日本北川

动力：

液压卡盘

爪数：

三爪卡盘

型号：

N-04/N-05/N-06/N-08/N-10/N-12/N-15/N-18/N-21/N-24

产品介绍
图纸下载

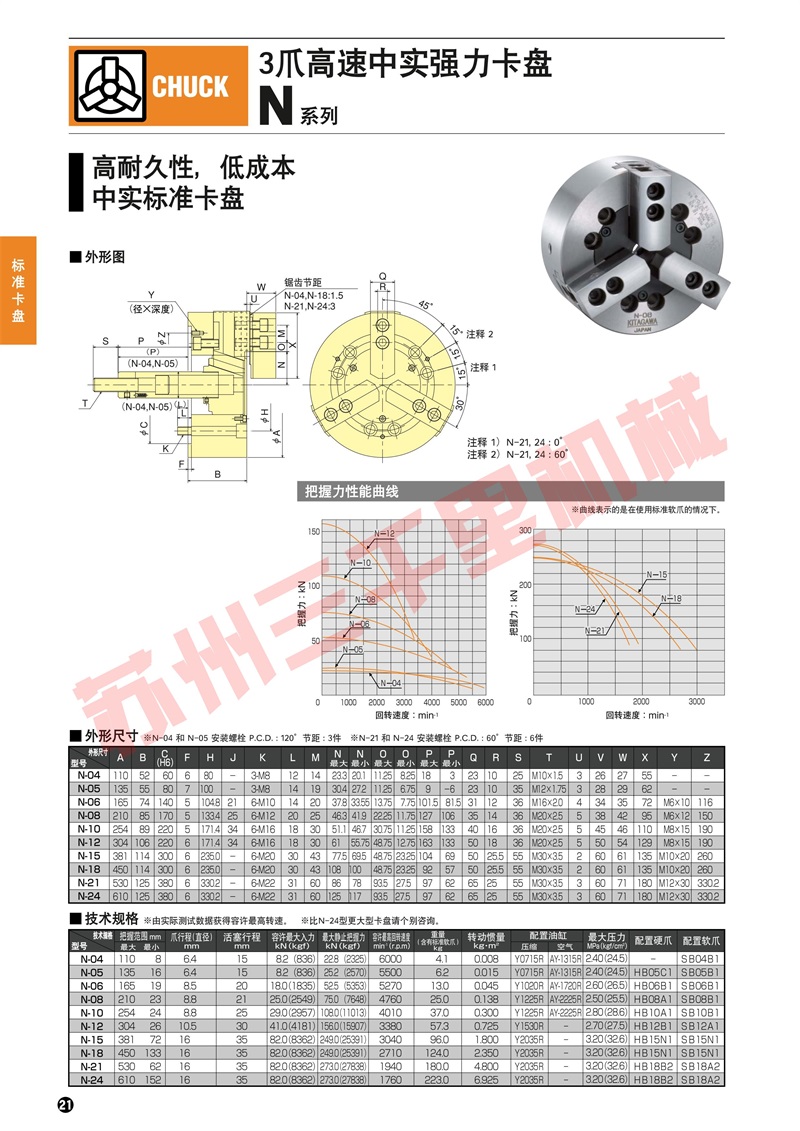

日本北川三爪卡盘型号:N-04/N-05/N-06/N-08/N-10/N-12/N-15/N-18/N-21/N-24

型　号		N-04	N-05	N-06	N-08	N-10
贯通孔径(mm)		-	-	-	-	-
把握范围(mm)	最大	110	135	165	210	254
把握范围(mm)	最小	8	16	19	23	24
爪行程（直径）(mm)		6.4	6.4	8.5	8.8	8.8
活塞行程(mm)		15	15	20	21	25
容许最大入力(kN)		8.2	8.2	18	25	29
最大静止把握力(kN)		22.8	25.2	52.5	75	108
容许最高回转速度(min-1)		6000	5500	5270	4760	4010
转动惯量(kg・m2)		0.008	0.015	0.045	0.138	0.3
质量(kg)(含有标准软爪)		4.1	6.2	13	25	37
配置油缸	压缩	Y0715R	Y0715R	Y1020R	Y1225R	Y1225R
配置油缸	空气	AY-1315R	AY-1315R	AY-1720R	AY-2225R	AY-2225R
