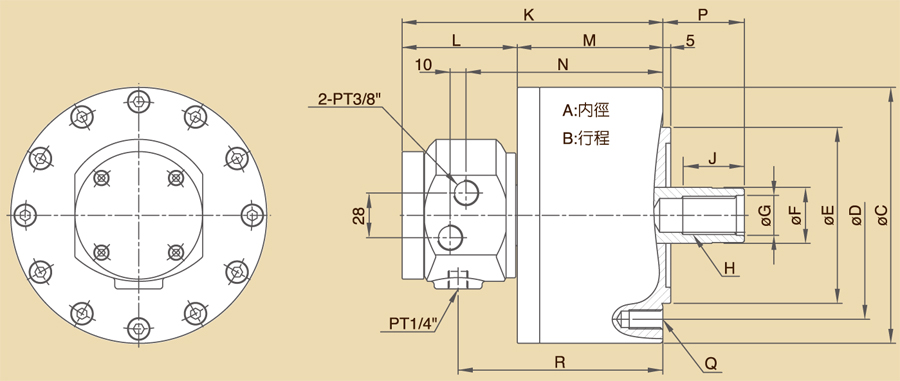

| 型式 / 規格 | A | B | C | D |
E (h7) |
F |
G (h8) |
H | J | K | L |
| L0815 | 75 | 15 | 115 | 90 | 65 | 30 | 21 | M20×2.5P | 35 | 137 | 72 |
| L1020 | 105 | 20 | 135 | 100 | 80 | 30 | 21 | M20×2.5P | 35 | 155 | 72 |
| L1225 | 125 | 25 | 160 | 130 | 110 | 35 | 25 | M24×3P | 45 | 163 | 72 |
| L1530 | 150 | 30 | 190 | 130 | 110 | 45 | 31 | M30×3.5P | 45 | 173 | 72 |
| L2035 | 200 | 35 | 245 | 145 | 120 | 55 | 37 | M36×4P | 60 | 191.5 | 72 |
| 型式 / 規格 | M | N | P max. | P min. | Q | R |
活塞行程 (mm) |
最高迴轉數 r.p.m (min-1) |
慣性矩 (kg-m2) |
| L0815 | 65 | 97 | 46 | 31 | 6-M8×1.25P | 102 | 15 | 6000 | 0.006 |
| L1020 | 83 | 115 | 45 | 25 | 6-M10×1.5P | 120 | 20 | 5500 | 0.013 |
| L1225 | 91 | 123 | 51 | 26 | 6-M12×1.75P | 128 | 25 | 5500 | 0.023 |
| L1530 | 101 | 133 | 56 | 26 | 12-M12×1.75P | 138 | 30 | 4000 | 0.048 |
| L2035 | 119.5 | 151.5 | 69 | 34 | 12-M16×2P | 156.5 | 35 | 4000 | 0.098 |
| 型式 / 規格 |
流量 (I/min) |
最大設定壓力 kgf/cm2 (Mpa) |
活塞面積 (cm2) |
最大推(拉)力 |
淨重 (kg) |
||
| 推力側 | 拉力側 |
推力 kgf (KN) |
拉力 kgf (KN) |
||||
| L0815 | 0.8 | 40 (3.9) | 44 | 37 | 1600 (15.7) | 1400 (13.7) | 4.2 |
| L1020 | 0.8 | 40 (3.9) | 86 | 79 | 3100 (30.4) | 2900 (28.4) | 5.9 |
| L1225 | 0.8 | 40 (3.9) | 122 | 113 | 4500 (44.1) | 4100 (40.2) | 8.1 |
| L1530 | 0.8 | 40 (3.9) | 176 | 160 | 6300 (61.8) | 6000 (58.8) | 11.9 |
| L2035 | 0.8 | 40 (3.9) | 314 | 290 | 11300 (110.8) | 10400 (102.0) | 21.4 |
流量測試標準-壓力: 30kgf/cm2(2.94Mpa) 油溫50°C
