台湾佳贺autogrip三爪中实卡盘3P/3P-A

品牌：

台湾佳贺

动力：

油压卡盘

爪数：

三爪卡盘

型号：

3P-03/3P-04/3P-05/3P-06/3P-08/3P-10/3P-12/3P-15/3P-18/3P-21/3P-24/3P-32/3P-40/3P-215/3P-218/3P-221/3P-224

产品介绍
图纸下载

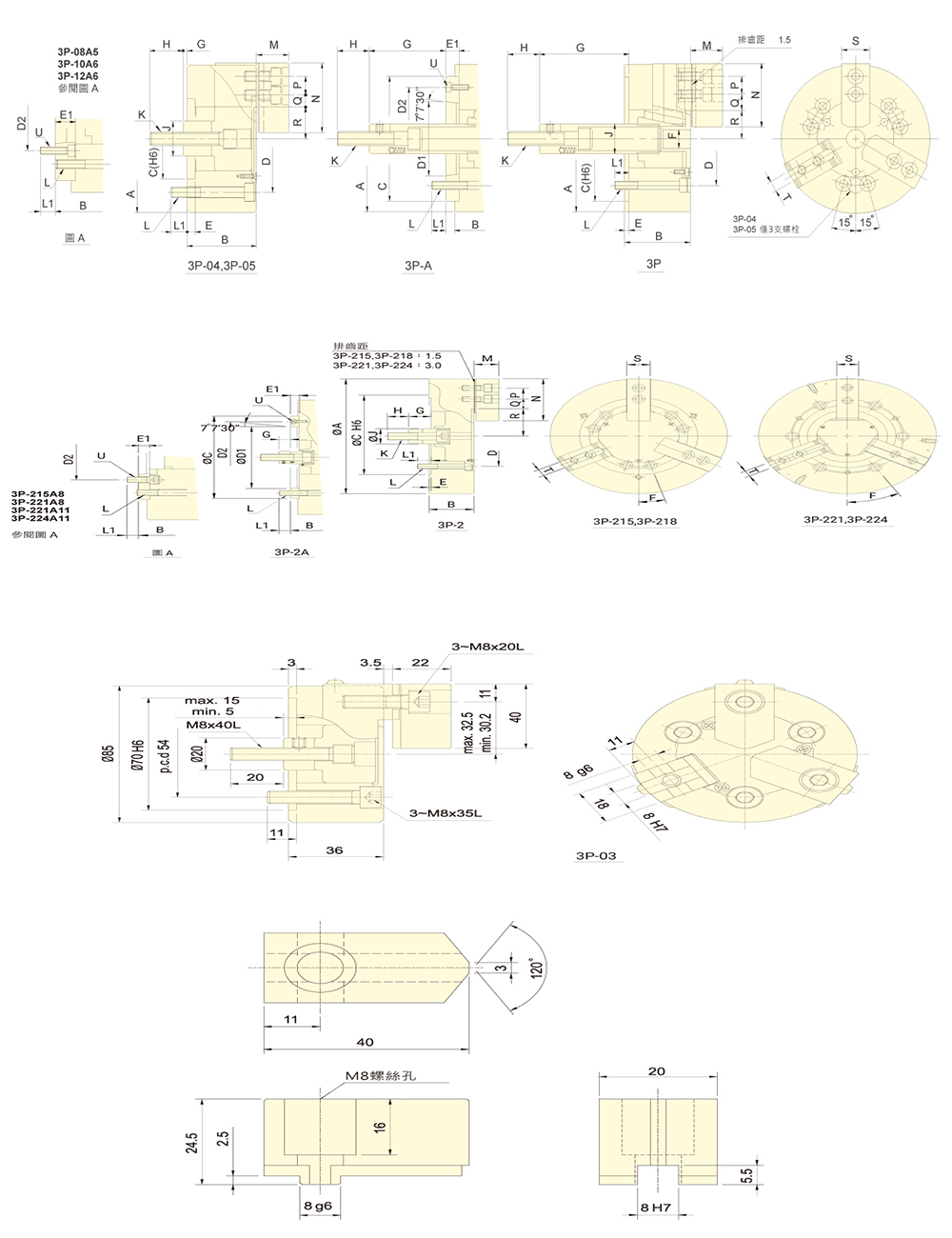

台湾佳贺三爪卡盘型号:3P-03/3P-04/3P-05/3P-06/3P-08/3P-10/3P-12/3P-15/3P-18/3P-21/3P-24/3P-32/3P-40/3P-215/3P-218/3P-221/3P-224

型号	楔心行程 (mm)	爪行程 (直径) (mm)	最大夹持直径 (mm)	最小夹持直径 (mm)	最大容许油压缸推力 kN (kgf)	最大夹持力 kN (kgf)	最高回转数 min^-1 (r.p.m.)	I kg‧m²	重量 (kg)	适用回转缸	最大使用压力 MPa (kgf/cm²)
3P-03	10	4.6	85	3	4.5(460)	11.3(1150)	7000	0.004	1.8	RK-75	1.2(12.4)

型号		楔心行程 (mm)	爪行程 (直径) (mm)	最大夹持直径 (mm)	最小夹持直径 (mm)	最大容许油压缸推力 kN (kgf)	最大夹持力 kN (kgf)	最高回转数 min^-1 (r.p.m.)	I kg‧m²	重量 (kg)	重量 (kg)	适用回转缸	最大使用压力 MPa (kgf/cm²)
3P-04		15	6.4	110	5	8.1 (830)	22.5 (2300)	6000	0.01	4.1		RK-75(N) RA-130	2.2(22) 0.6(6)
3P-05		15	6.4	135	14	8.1 (830)	25 (2550)	5500	0.02	6.2		RK-75(N) RA-130	2.2(22) 0.6(6)
3P-06	A5	20	8.5	165	16	17.9 (1830)	52.4 (5350)	5250	0.05	13	14	RK-100(N) RA-170	2.6(26) 0.6(6)
3P-08	A5	21	8.8	210	21	25 (2550)	74.5 (7600)	4750	0.14	24	28	RK-125(N) RA-220	2.3(23) 0.5(5)
3P-08	A6	21	8.8	210	21	25 (2550)	74. 5(7600)	4750	0.14	24	27	RK-125(N) RA-220	2.3(23) 0.5(5)
3P-10	A6	25	8.8	254	24	28.9 (2950)	107.8 (11000)	4000	0.30	35	42	RK-125(N) RA-220	2.6(26) 0.6(6)
3P-10	A8	25	8.8	254	24	28.9 (2950)	107.8 (11000)	4000	0.30	35	40	RK-125(N) RA-220	2.6(26) 0.6(6)
3P-12	A6	30	10.5	304	24	41 (4180)	155.8 (15900)	3360	0.73	59	65	RK-150(N) RA-270	2.6(26) 0.8(8)
3P-12	A8	30	10.5	304	24	41 (4180)	155.8 (15900)	3360	0.73	59	63	RK-150(N) RA-270	2.6(26) 0.8(8)

型号		楔心行程 (mm)	爪行程 (直径) (mm)	最大夹持直径 (mm)	最小夹持直径 (mm)	最大容许油压缸推力 kN (kgf)	最大夹持力 kN (kgf)	最高回转数 min^-1 (r.p.m.)	I kg‧m²	重量 (kg)	重量 (kg)	适用回转缸	最大使用压力 MPa (kgf/cm²)
3P-215	A8	35	16	381	50	82 (8360)	249 (25390)	3000	1.8	109.9	122.4	RH-200or RK-200(N)	2.8 (28)
3P-215	A11	35	16	381	50	82 (8360)	249 (25390)	3000	1.8	109.9	116	RH-200or RK-200(N)	2.8 (28)
3P-218	A11	35	16	450	60	82 (8360)	249 (25400)	2800	2.32	124	130	RH-200or RK-200(N)	2.8 (28)
3P-221	A8	35	16	530	59	82 (8360)	272.6 (27800)	1900	4.9	177	200	RK-200(N)	2.8 (28)
3P-221	A11	35	16	530	59	82 (8360)	272.6 (27800)	1900	4.9	177	194	RK-200(N)	2.8 (28)
3P-224	A11	35	16	610	152	82 (8360)	272.6 (27800)	1750	7	230	246.28	RK-200(N)	2.8 (28)
3P-224	A15	35	16	610	152	82 (8360)	272.6 (27800)	1750	7	230	238.6	RK-200(N)	2.8 (28)

型号		A	B	B	C	D	D1	D2	E	E1	F	G max.	G max.	G min.	G min.	H	J
3P-04		110	52		60	80	-	-	6	-	-	18		3		25	26
3P-05		135	55		80	100	-	-	7	-	-	9		-6		35	28
3P-06	A5	165	74	84	140	104.8	82.56	116	5	15	21	102.6	87.6	82.6	67.6	35	34
3P-08	A5	210	85	103	170	133.4	82.56	104.8	5	23	25	127	104	106	83	36	38
3P-08	A6	210	85	97	170	133.4	106.38	150	5	17	25	127	110	106	89	36	38
3P-10	A6	254	89	109	220	171.4	106.38	133.4	5	25	34	158	133	133	108	36	45
3P-10	A8	254	89	102	220	171.4	139.72	190	5	18	34	158	140	133	115	36	45
3P-12	A6	304	106	125	220	171.4	106.38	133.4	6	25	34	163	138	133	108	36	50
3P-12	A8	304	106	118	220	171.4	139.72	190	6	18	34	163	145	133	115	36	50

型号		A	B	B	C	D	D1	D2	E	E1	F	G max.	G max.	G min.	G min.	H	J
3P-215	A8	381	114	141	300	235	139.72	171.4	6	33	15°	104	71	69	36	55	60
3P-215	A11	381	114	130	300	235	196.87	260	6	22	15°	104	82	69	47	55	60
3P-218	A11	450	114	130	300	235	196.87	260	6	22	15°	92	70	57	35	55	60
3P-221	A8	530	125	152	380	330.2	139.72	171.4	6	33	30°	97	64	62	29	55	60
3P-221	A11	530	125	146	380	330.2	196.87	235	6	27	30°	97	70	62	35	55	60
3P-224	A11	610	146	155	380	330.2	196.87	235	6	27	30°	97	70	62	35	55	60
3P-224	A15	610	125	146	380	330.2	285.78	330.2	6	27	30°	97	70	62	35	55	60

型号		K	L	L1	L1	M	N	P	Q max.	Q min.	R max.	R min.	S	T	U
3P-04		M10x1.5	3~M8	12		24	52	14	11.2	6.7	23.6	20.4	23	10	-
3P-05		M12x1.75	3~M8	14		31	62	14	15.7	5.2	30.4	27.2	25	10	-
3P-06	A5	M16x2	6~M10	14	14	37	73	20	18.25	9.25	38.25	33.75	31	12	3~M6
3P-08	A5	M20x2.5	6~M12	20	17	38	95	25	25.25	11.75	46.3	41.9	35	14	6~M10
3P-08	A6	M20x2.5	6~M12	20	18	38	95	25	25.25	11.75	46.3	41.9	35	14	3~M6
3P-10	A6	M20x2.5	6~M16	18	18	43	110	30	35.25	12.75	51.1	46.7	40	16	6~M12
3P-10	A8	M20x2.5	6~M16	18	25	43	110	30	35.25	12.75	51.1	46.7	40	16	3~M8
3P-12	A6	M20x2.5	6~M16	18	18	51	130	30	48.75	12.75	61	55.75	50	18/21	6~M12
3P-12	A8	M20x2.5	6~M16	18	25	51	130	30	48.75	12.75	61	55.75	50	18/21	3~M8

型号		K	L	L1	L1	M	N	P	Q max.	Q min.	R max.	R min.	S	T	U
3P-215	A8	M30x3.5	6~M20	30	29	63.3	165	43	51.25	18.25	77.5	69.5	62	25.5	6~M16
3P-215	A11	M30x3.5	6~M20	30	33	63.3	165	43	51.25	18.25	77.5	69.5	62	25.5	3~M10
3P-218	A11	M30x3.5	6~M20	35	33	63.3	165	43	52.75	18.25	108	100	62	25.5	3~M10
3P-221	A8	M30x3.5	6~M24	31	24	71	180	60	96.5	24.5	86	78	65	25	6~M16
3P-221	A11	M30x3.5	6~M24	31	28	71	180	60	96.5	24.5	86	78	65	25	6~M20
3P-224	A11	M30x3.5	6~M24	31	28	71	180	60	96.5	24.5	125	117	65	25	6~M20
3P-224	A15	M30x3.5	6~M24	31	34	71	180	60	96.5	24.5	125	117	65	25	3~M12

红色数据为 3P-A 型之寸法
* 表示接单生产之规格,无现货供应。
