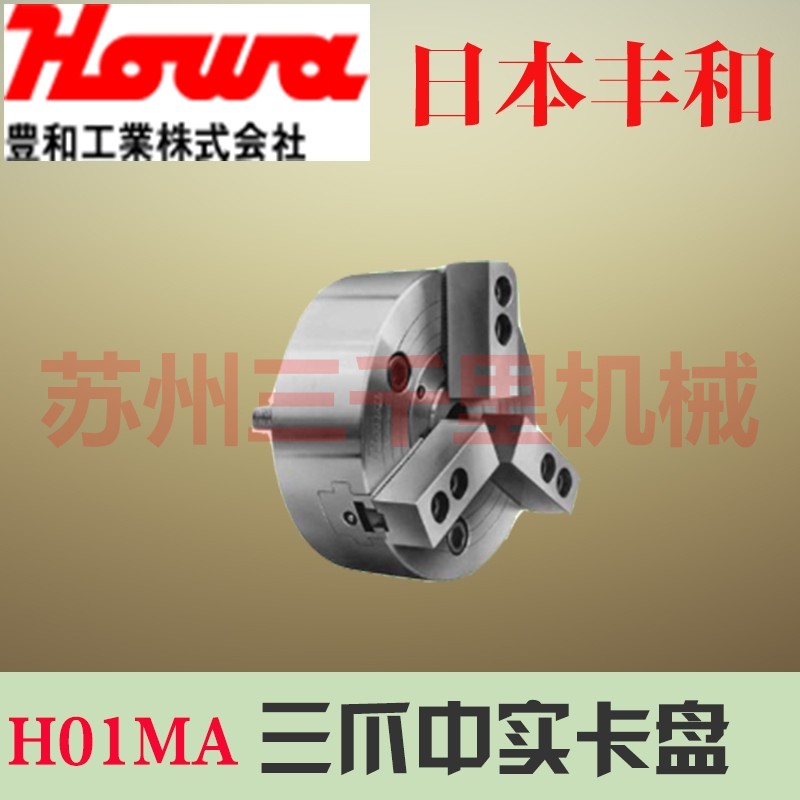

日本丰和howa三爪中实卡盘H01MA

品牌：

日本丰和

动力：

液压卡盘

爪数：

三爪卡盘

型号：

H01MA4/H01MA5/H01MA6S6/H01MA8S8/ H01MA10S10/H01MA12S12/H01MA4/ H01MA5/H01MA6S6/H01MA8S8/H01MA10S10/ H01MA6S/H01MA8S8/H01MA10S10/ H01MA12S12/H01MA15A8/H01MA15A11/ H01MA18A11/H01MA21A11/H01MA24A11

产品介绍
图纸下载

日本丰和三爪卡盘型号:H01MA4/H01MA5/H01MA6S6/H01MA8S8/ H01MA10S10/H01MA12S12/H01MA4/ H01MA5/H01MA6S6/H01MA8S8/H01MA10S10/ H01MA6S/H01MA8S8/H01MA10S10/ H01MA12S12/H01MA15A8/H01MA15A11/ H01MA18A11/H01MA21A11/H01MA24A11

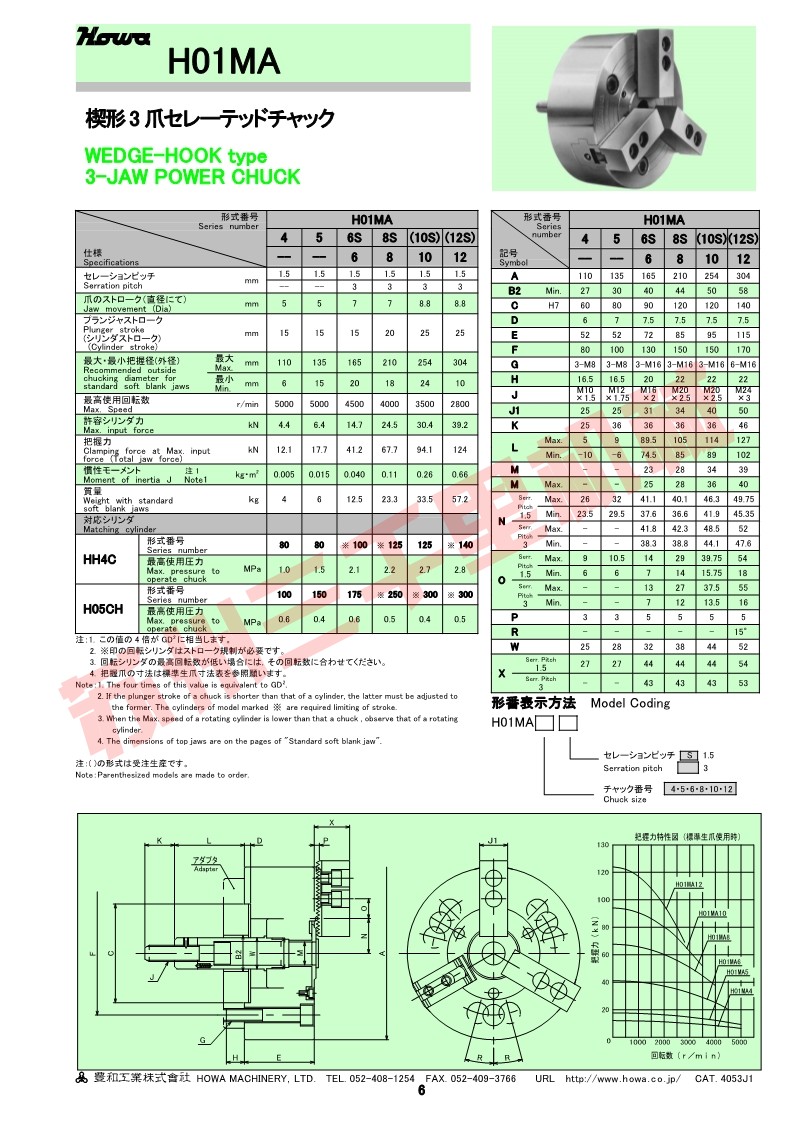

仕様

形式番号			H01MA
形式番号			4	5	6S	8S	（10S）	（12S）
仕様			―	―	6	8	10	12
セレーションピッチ		mm	1.5	1.5	1.5	1.5	1.5	1.5
セレーションピッチ		mm	―	―	3	3	3	3
爪のストローク（直径にて）		mm	5	5	7	7	8.8	8.8
プランジャストローク（シリンダストローク）		mm	15	15	15	20	25	25
最大・最小把握径（外径）		最大mm	110	135	165	210	254	304
最大・最小把握径（外径）		最小mm	6	15	20	18	24	10
最高使用回転数		r/min	5000	5000	4500	4000	3500	2800
許容シリンダ力		kN	4.4	6.4	14.7	24.5	30.4	39.2
把握力		kN	12.1	17.7	41.2	67.7	94.1	124
慣性モーメント		kg・m²	0.005	0.015	0.040	0.11	0.26	0.66
質量		kg	4	6	12.5	23.3	33.5	57.2
対応シリンダ
HH4C	形式番号		80	80	*100	*125	125	*140
HH4C	最高使用圧力	MPa	1.0	1.5	2.1	2.2	2.7	2.8
H05CH	形式番号		100	150	175	*250	*300	*300
H05CH	最高使用圧力	MPa	0.6	0.4	0.6	0.5	0.4	0.5

注：

（　）の形式は受注生産です。
*印の回転シリンダにはストローク規制が必要です。

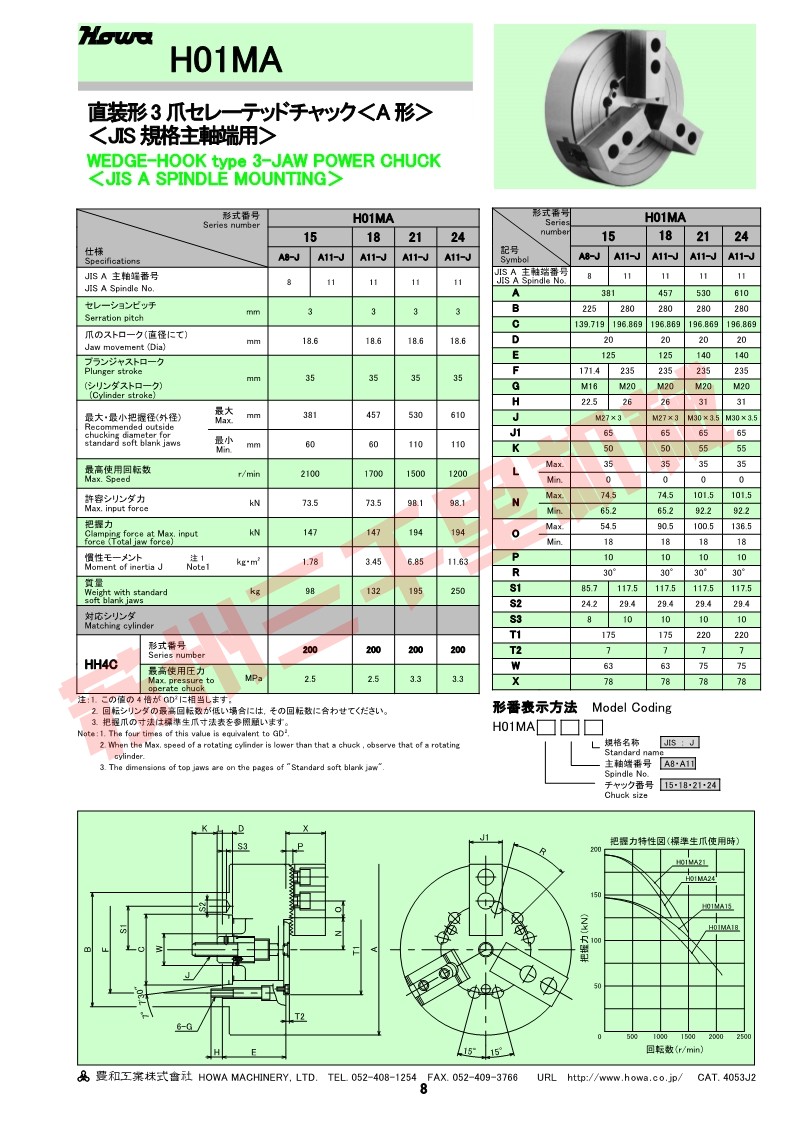

直装形3爪セレーテッドチャック＜A形＞【 JIS規格主軸端用】

形式番号			H01MA
			6S	（8S）	（10S）		（12S）
			―	8	10		12
仕様			A5-J	A6-J	A6-J	A8-J	A8-J
セレーションピッチ		mm	1.5	1.5	1.5		1.5
セレーションピッチ		mm	―	-3	3		3
JIS A 主軸端番号			5	6	6	8	8
爪のストローク（直径にて）		mm	7	7	8.8		8.8
プランジャストローク（シリンダストローク）		mm	15	20	25		25
最大・最小把握径（外径）		最大mm	165	210	254		304
最大・最小把握径（外径）		最小mm	20	18	24		10
最高使用回転数		r/min	4500	4000	3500		2800
許容シリンダ力		kN	14.7	24.5	30.4		39.2
把握力		kN	41.2	67.7	94.1		124
慣性モーメント		kg・m²	0.045	0.14	0.26	0.33	0.68
質量		kg	13	25	34.5	41	59
対応シリンダ
HH4C	形式番号		*100	*125	125		*140
HH4C	最高使用圧力	MPa	2.1	2.2	2.7		2.8
H05CH	形式番号		175	*250	250		*300
H05CH	最高使用圧力	MPa	0.6	0.5	0.6		0.6

注：

（　）の形式は受注生産です。
*印の回転シリンダにはストローク規制が必要です。

形式番号			H01MA
形式番号			15		18	21	24
仕様			A8-J	A11-J	A11-J	A11-J	A11-J
JIS A 主軸端番号			8	11	11	11	11
セレーションピッチ		mm	3		3	3	3
爪のストローク（直径にて）		mm	18.6		18.6	18.6	18.6
プランジャストローク（シリンダストローク）		mm	35		35	35	35
最大・最小把握径（外径）		最大mm	381		457	530	610
最大・最小把握径（外径）		最小mm	60		60	110	110
最高使用回転数		r/min	2100		1700	1500	1200
許容シリンダ力		kN	73.5		73.5	98.1	98.1
把握力		kN	147		147	194	194
慣性モーメント		kg・m²	1.78		3.45	6.85	11.63
質量		kg	98		132	195	250
対応シリンダ
HH4C	形式番号		200		200	200	200
HH4C	最高使用圧力	MPa	2.5		2.5	3.3	3.3
