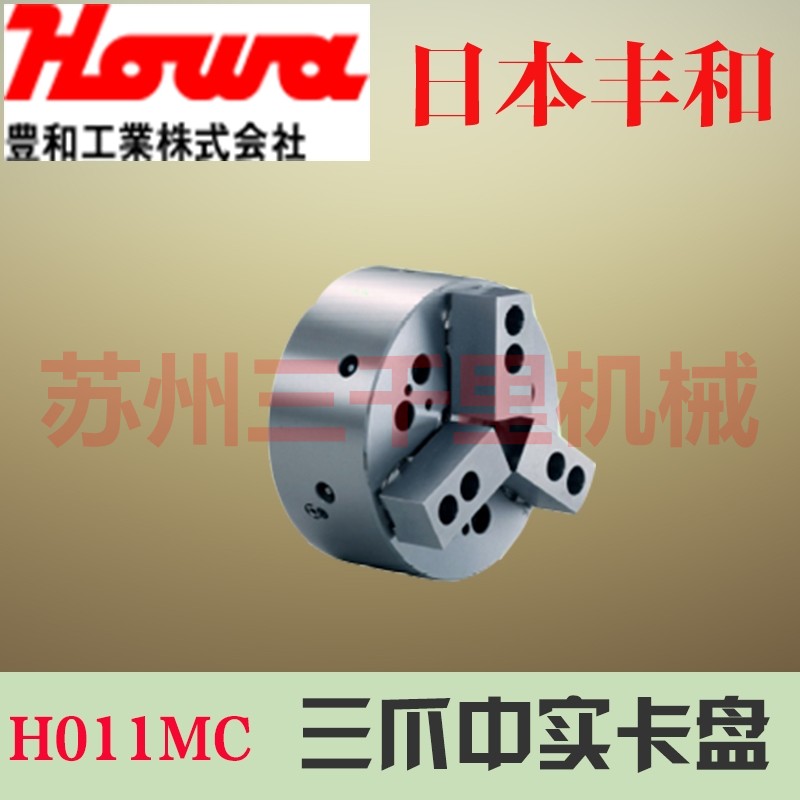

日本丰和howa三爪中实卡盘H011MC

品牌：

日本丰和

动力：

液压卡盘

爪数：

三爪卡盘

型号：

H011MC4/H011MC5/H011MC6/H011MC8/H011MC10/H011MC12

产品介绍
图纸下载

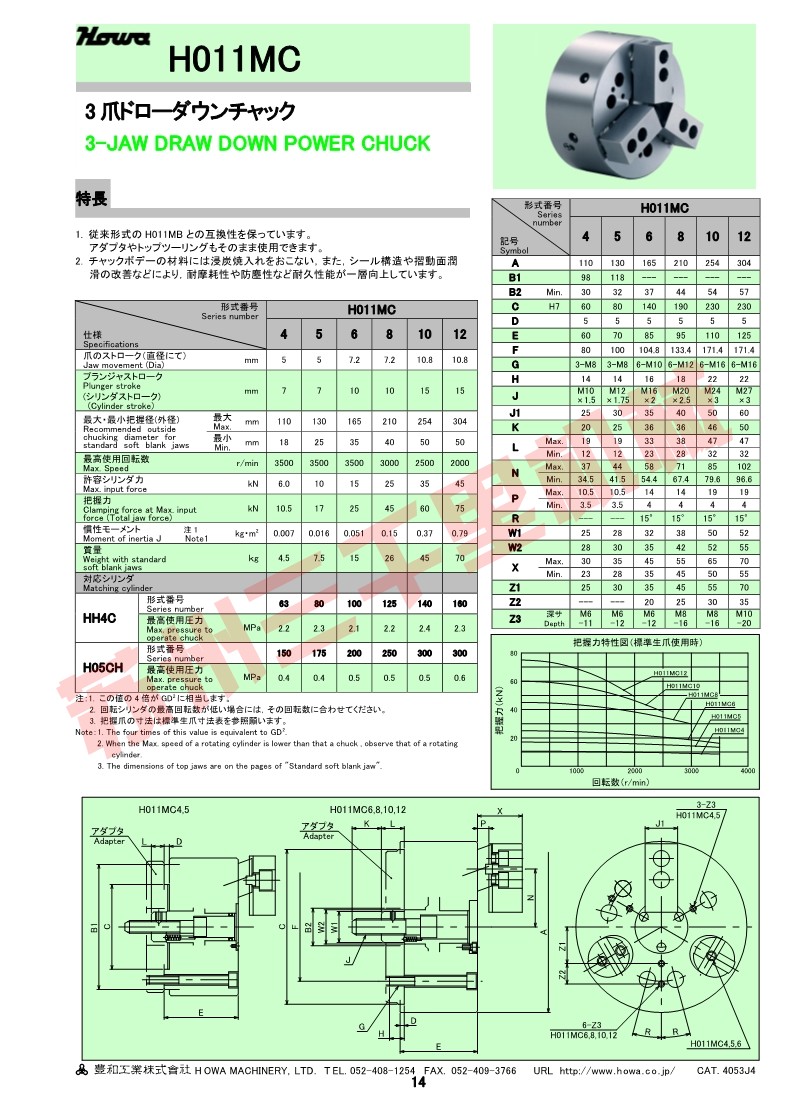

日本丰和三爪卡盘型号:H011MC4/H011MC5/H011MC6/H011MC8/H011MC10/H011MC12

仕様

形式番号			H011MC
仕様			4	5	6	8	10	12
爪のストローク（直径にて）		mm	5	5	7.2	7.2	10.8	10.8
プランジャストローク（シリンダストローク）		mm	7	7	10	10	15	15
最大・最小把握径（外径）		最大mm	110	130	165	210	254	304
最大・最小把握径（外径）		最小mm	18	25	35	40	50	50
最高使用回転数		r/min	3500	3500	3500	3000	2500	2000
許容シリンダ力		kN	6.0	10	15	25	35	45
把握力		kN	10.5	17	25	45	60	75
慣性モーメント		kg・m²	0.007	0.016	0.051	0.15	0.37	0.79
質量		kg	4.5	7.5	15	26	45	70
対応シリンダ
HH4C	形式番号		63	80	100	125	140	160
HH4C	最高使用圧力	MPa	2.2	2.3	2.1	2.2	2.4	2.3
H05CH	形式番号		150	175	200	250	300	300
H05CH	最高使用圧力	MPa	0.4	0.4	0.5	0.5	0.5	0.6
