台湾千岛chandox三爪高速中空油压卡盘OP

品牌：

台湾千岛

动力：

油压卡盘

爪数：

三爪卡盘

型号：

OP-204/OP-205/OP-206/OP-208/OP-210/OP-212/OP-215/OP-218/OP-221/OP-224/OP-210BH/OP-212BH

产品介绍
图纸下载

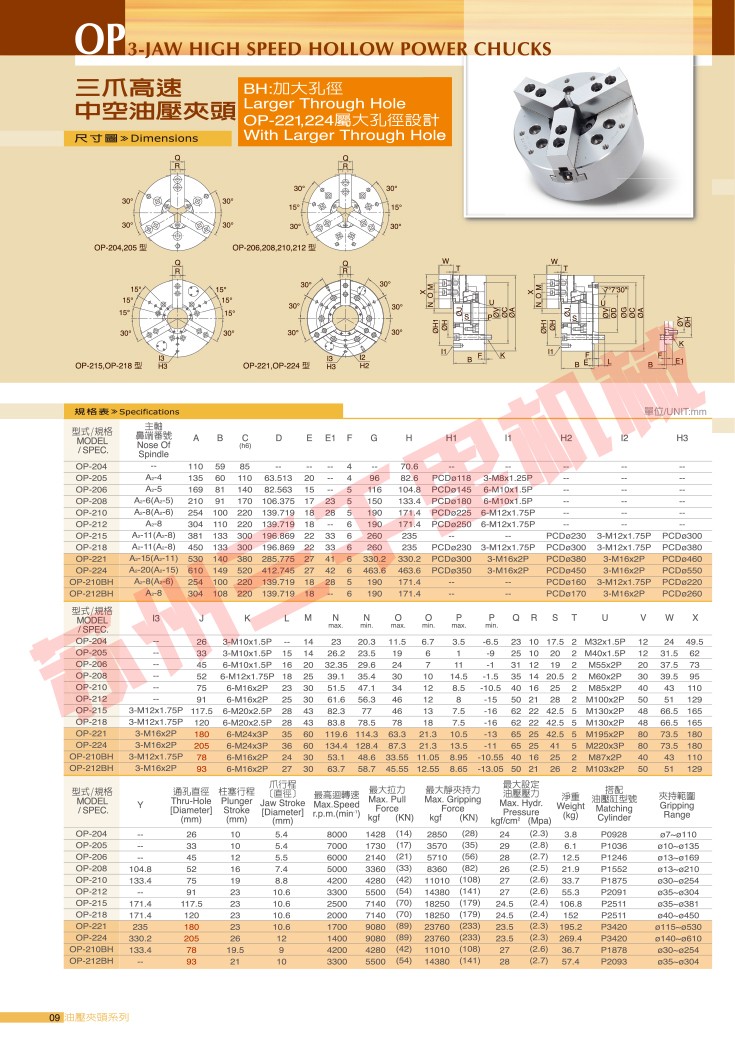

台湾千岛三爪卡盘型号:OP-204/OP-205/OP-206/OP-208/OP-210/OP-212/OP-215/OP-218/OP-221/OP-224/OP-210BH/OP-212BH

規格表

單位 / mm

型式 / 規格	主軸鼻端番號	A	B	C (h6)	D	E	E1	F	G	H	H1	I1	H2	I2	H3
OP-204	-	110	59	85	-	-	-	4	-	70.6	-	-	-	-	-
OP-205	A2-4	135	60	110	63.513	20	-	4	96	82.6	PCDØ118	3-M8×1.25P	-	-	-
OP-206	A2-5	169	81	140	82.563	15	-	5	116	104.8	PCDØ145	6-M10×1.5P	-	-	-
OP-208	A2-6(A2-5)	210	91	170	106.375	17	23	5	150	133.4	PCDØ180	6-M10×1.5P	-	-	-
OP-210	A2-8(A2-6)	254	100	220	139.719	18	28	5	190	171.4	PCDØ225	6-M12×1.75P	-	-	-
OP-212	A2-8	304	110	220	139.719	18	-	6	190	171.4	PCDØ250	6-M12×1.75P	-	-	-
OP-215	A2-11(A2-8)	381	133	300	196.869	22	33	6	260	235	-	-	PCDØ230	3-M12×1.75P	PCDØ300
OP-218	A2-11(A2-8)	450	133	300	196.869	22	33	6	260	235	PCDØ230	3-M12×1.75P	PCDØ300	3-M12×1.75P	PCDØ380
OP-221	A2-15(A2-11)	530	140	380	285.775	27	41	6	330.2	330.2	PCDØ300	3-M16×2P	PCDØ380	3-M16×2P	PCDØ460
OP-224	A2-20(A2-15)	610	149	520	412.745	27	42	6	463.6	463.6	PCDØ350	3-M16×2P	PCDØ450	3-M16×2P	PCDØ550
OP-210BH	A2-8(A2-6)	254	100	220	139.719	18	28	5	190	171.4	-	-	PCDØ160	3-M12×1.75P	PCDØ220
OP-212BH	A2-8	304	108	220	139.719	18	-	6	190	171.4	-	-	PCDØ170	3-M16×2P	PCDØ260

型式 / 規格	I3	J	K	L	M	N max.	N min	O max.	O min.	P max.	P min.	Q	R	S	T	U	V	W	X
OP-204	-	26	3-M10×1.5P	-	14	23	20.3	11.5	6.7	3.5	-6.5	23	10	17.5	2	M32×1.5P	12	24	49.5
OP-205	-	33	3-M10×1.5P	15	14	26.2	23.5	19	6	1	-9	25	10	20	2	M40×1.5P	12	31.5	62
OP-206	-	45	6-M10×1.5P	16	20	32.35	29.6	24	7	11	-1	31	12	19	2	M55×2P	20	37.5	73
OP-208	-	52	6-M12×1.75P	18	25	39.1	35.4	30	10	14.5	-1.5	35	14	20.5	2	M60×2P	30	39.5	95
OP-210	-	75	6-M16×2P	23	30	51.5	47.1	34	12	8.5	-10.5	40	16	25	2	M85×2P	40	43	110
OP-212	-	91	6-M16×2P	25	30	61.6	56.3	46	12	8	-15	50	21	28	2	M100×2P	50	51	129
OP-215	3-M12×1.75P	117.5	6-M20×2.5P	28	43	82.3	77	46	13	7.5	-16	62	22	42.5	5	M130×2P	48	66.5	165
OP-218	3-M12×1.75P	120	6-M20×2.5P	28	43	83.8	78.5	78	18	7.5	-16	62	22	42.5	5	M130×2P	48	66.5	165
OP-221	3-M16×2P	180	6-M24×3P	35	60	119.6	114.3	63.3	21.3	10.5	-13	65	25	42.5	5	M195×2P	80	73.5	180
OP-224	3-M16×2P	205	6-M24×3P	36	60	134.4	128.4	87.3	21.3	13.5	-11	65	25	42.5	5	M220×3P	80	73.5	180
OP-210BH	3-M12×1.75P	78	6-M16×2P	24	30	53.1	48.6	33.55	11.05	8.95	-10.55	40	16	25	2	M87×2P	40	43	110
OP-212BH	3-M16×2P	93	6-M16×2P	27	30	63.7	58.7	45.55	12.55	8.65	-13.05	50	21	26	2	M103×2P	50	51	129

型式 / 規格	Y	通孔直徑 (mm)	柱塞行程 (mm)	爪行程 [直徑] (mm)	最高迴轉數 r.p.m. (min-1)	最大拉力 kgf (KN)	最大靜夾持力 kgf (KN)	最大設定油壓壓力 kgf/cm2 (Mpa)	淨重 (kg)	搭配油壓缸型號	夾持範圍
OP-204	-	26	10	5.4	8000	1428(14)	2850(28)	24(2.3)	3.8	P0928	Ø7~Ø110
OP-205	-	33	10	5.4	7000	1730(17)	3570(35)	29(2.8)	6.1	P1036	Ø10~Ø135
OP-206	-	45	12	5.5	6000	2140(21)	5710(56)	28(2.7)	12.5	P1246	Ø13~Ø169
OP-208	104.8	52	16	7.4	5000	3360(33)	8360(82)	26(2.5)	21.9	P1552	Ø13~Ø210
OP-210	133.4	75	19	8.8	4200	4280(42)	11010(108)	27(2.6)	33.7	P1875	Ø30~Ø254
OP-212	-	91	23	10.6	3300	5500(54)	14380(141)	27(2.6)	55.3	P2091	Ø35~Ø304
OP-215	171.4	117.5	23	10.6	2500	7140(70)	18250(179)	24.5(2.4)	106.8	P2511	Ø35~Ø381
OP-218	171.4	120	23	10.6	2000	7140(70)	18250(179)	24.5(2.4)	152	P2511	Ø40~Ø450
OP-221	235	180	23	10.6	1700	9080(89)	23760(233)	23.5(2.3)	195.2	P3420	Ø115~Ø530
OP-224	330.2	205	26	12	1400	9080(89)	23760(233)	23.5(2.3)	269.4	P3420	Ø140~Ø610
OP-210BH	133.4	78	19.5	9	4200	4280(42)	11010(108)	27(2.6)	36.7	P1878	Ø30~Ø254
OP-212BH	-	93	21	10	3300	5500(54)	14380(141)	28(2.7)	57.4	P2093	Ø35~Ø304

尺寸圖
